概述
YB(W)-12/0.4 箱變是將高壓開關柜、配電變壓器、低壓配電裝置和電能計量等設備按線路方案排布成一體的緊湊型配電設備。用于額定電壓10/0.4KV三相交流系統中，作為接受和分配電能的成套變電配電站。適用于城市公用配電、高層建筑、生活小區、工礦企業、油田及工程臨時施工等場所。產品技術性能滿足ZBK4001-89、SD320-89等標準的要求。
基本技術參數
| 項目 | 高壓側 | 變壓器 | 低壓側 |
| 額定工作容量 | 50-1250kvA | 50-1250kvA | 50-1250kvA |
| 額定工作電壓 | 10KA | 10/0.4KVA | 0.4KV |
| 額定工作電流 | 400-630A | / | 630-2500A |
| 額定短路開斷電流 | 50kA | / | 25-4kA |
| 額定關合電流 | 40kA | / | / |
| 額定熱穩定電流(值) | 16kA/2s | / | 15、30kA/1s |
| 1 min 工頻耐壓 | 對地42kV | 干式 28kV | 2.0kV，2.5kV |
| 防護等級 | IP3X | IP2X | IP3X |
| 噪聲 | / | 油浸變壓器 55dB、干式變壓器 65dB | / |

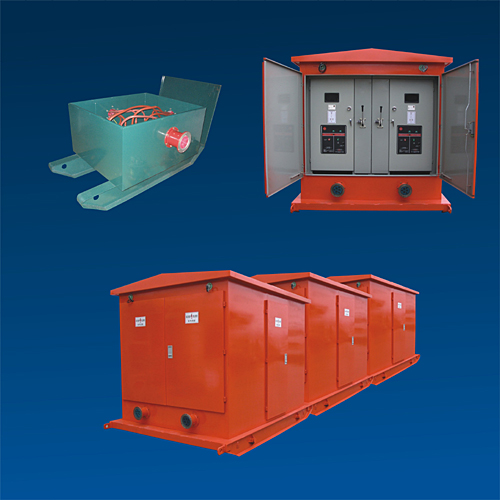

設備(礦用系列).jpg)
